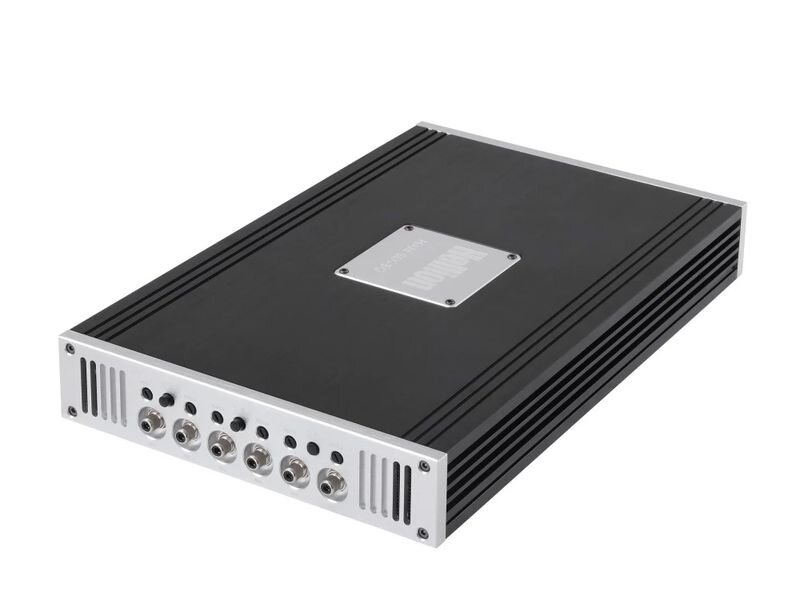

Hellion HAM SIX-SQ – это 6-канальный автомобильный усилитель мощности А/АВ класса с уникальной модульной конструкцией. В базовом оснащении он оснащен съемной панелью с входным модулем предусилителя с Direct входами без регулировок кроссоверов и возможностью выбора режима работы выходных каскадов простым переключением.


Уникальные особенности Hellion HAM SIX-SQ

Выбор режима усиления для каждой пары каналов – класс А или АВ и расширенный частотный диапазон

Hellion HAM SIX-SQ имеет полосу пропускания от 2 до 205 000 Гц (по уровню -3 дБ), что в несколько раз перекрывает спецификации Hi-Res Audio. Такой запас по частотному диапазону необходим, чтобы избежать фазовых и динамических искажений в слышимом звуковом диапазоне (до 20 кГц) и добиться более точной передачи сигнала без динамических искажений (нежелательных переходных процессов, искажающих форму сигнала). Результат – не просто детальность и «прозрачность» звучания на верхних частотах, но и максимальная точность передачи сигнала.

Переключателем на передней панели (а в случае использования опциональной панели с аудиопроцессором – через программу управления) для каждой пары каналов можно выбрать класс работы выходных каскадов усиления.

● Класс А с увеличенным током покоя обеспечивает максимальную детальность, подробнейшую передачу микрособытий в звуковом сигнале и высочайшее разрешение. Оптимален при использовании каналов на СЧ и ВЧ.

● Класс АВ с обычным током покоя позволяет получить высокую энергетику звучания, эмоциональность и насыщенность звуковой подачи, при этом усилитель имеет более низкое энергопотребление. Оптимален в каналах, работающих, например, на мидбасовое звено системы.



Уникальный блок питания

В большинстве усилителей блок питания нестабилизированный, что делает их работу зависимой от фактического напряжения бортовой сети (например, при работающем и заглушенном двигателе). А в тех редких моделях на рынке, что имеют стабилизацию, она обычно реализована через контроль напряжения только в одном плече вторичного питания.

● В Hellion HAM SIX-SQ реализованы два независимых широтно-импульсных (ШИМ) контроллера, работающих в противофазном режиме. Это обеспечивает более высокую стабильность питания как в положительном, так и в отрицательном плечах вторичного питания. Такой подход не просто позволяет устранить зависимость усилителя от фактического напряжения в бортовой сети, но и минимизирует дополнительные помехи и искажения в звуковом диапазоне.

● Блок питания Hellion HAM SIX-SQ может работать в диапазоне входных напряжений от 9 до 18 Вольт. Его мощность составляет 2500 Вт. Блок питания работает на повышенной частоте 43 кГц в режиме пуш-пул. Это позволяет исключить попадание паразитных субгармоник в звуковой диапазон и благоприятно сказывается на качестве звука. В блоке питания применяются японские конденсаторы Rubycon с низким ESR (паразитным внутренним сопротивлением) суммарной емкостью 28000 мкФ.

Стабильность и надёжность работы выходных каскадов и эффективная туннельная активная система охлаждения
В выходных каскадах усилительной части используются высокомощные комплементарные пары биполярных транзисторов Toshiba. Уровень сигнала в 6-канальном режиме ограничен выходным напряжением до уровня 21 В RMS. Соответственно, в мостовом включении пар каналов 1/2, 3/4 и 5/6 максимальный размах сигнала составляет 42 В RMS. Обратная отрицательная связь выходных каскадов контролируется по току и напряжению.

● Усилитель оснащен активной туннельной системой охлаждения с внутренними радиаторами. Воздух прогоняется через туннельные радиаторы, что обеспечивает максимально эффективный теплоотвод от выходных транзисторов усилительной части и силовых ключей блока питания.

● Вентиляторы управляются интеллектуальной системой поддержания температуры. Даже при длительной работе усилителя выходные транзисторы находятся в оптимальном температурном режиме. Нормальная температура радиатора усилителя в рабочем режиме А класса составляет 65 градусов Цельсия.

● Корпус выполнен из экструдированного алюминия высокой степени очистки для улучшения теплоотвода. При этом он имеет очень небольшие размеры для 6-канального усилителя А/АВ класса – 234 x 50 x 368 мм.

Оптимизированная топология печатной платы и многофакторная система защиты

● Электролитические конденсаторы расположены на коротких и утолщённых дорожках в непосредственной близости от выходных транзисторов, что минимизирует потери и улучшает передачу энергии от блока питания непосредственно на силовые элементы усилительной части. Дорожки на печатной плате разведены с учётом минимизации шумов и перекрёстных помех.


● Hellion HAM SIX-SQ имеет раздельную защиту каждого выходного канала от перегрузки и короткого замыкания, которая не имеет аналогов среди автомобильных усилителей. Предусмотрены защиты от выхода напряжения питания за рабочие пределы (пониженное или повышенное), от неправильной полярности питания и защита от появления постоянного напряжения на выходе с фиксацией полного рабочего цикла.

Повышенный контроль качества при сборке

Сборка усилителей Hellion HAM SIX-SQ осуществляется на современном производстве с многократными промежуточными этапами контроля качества QC (Quality Control) и финальной проверкой каждого экземпляра.

Модульный принцип построения

Уникальная запатентованная особенность усилителя Hellion HAM SIX-SQ – модульный принцип построения со сменной передней панелью. Модульная конструкция защищена Патентом Российской Федерации на изобретение №2846458 «Аудиоусилитель для транспортных средств со съемкой панелью управления».

● В исходном варианте это панель с прямыми (Direct) входами, раздельной регулировкой чувствительности каждого входа и кнопками переключения режима работы для каждой пары каналов усиления.
Она может быть заменена на панель с 16-канальным DSP. С ней Hellion HAM SIX-SQ становится процессорным усилителем аудиофильского уровня.
Особенности Hellion HAM SIX-SQ при комплектации опциональной панелью с аудиопроцессором
16 каналов цифровой обработки, из которых каналы 1-6 работают непосредственно на каналы усиления самого Hellion HAM SIX-SQ, а каналы 7-16 выведены в линейном виде для подключения других усилителей.

● Возможность объединения двух Hellion HAM SIX-SQ с опциональными процессорными панелями для получения 12 каналов усиления и 32 каналов DSP.

● DSP реализован на процессоре HiFi 4-го поколения для применения в профессиональных студиях звукозаписи, радиовещании, кинопроизводстве и музыкальной индустрии.

● ЦАП Sabre ES9080Q – один из лучших на текущий момент в аудиоиндустрии.

● АЦП Sabre ES9840.

● 16-канальный вход высокого уровня с возможностью принимать сигналы до 32 В RMS.

● 3 цифровых входа – Toslink, коаксиальный и USB Audio

● Встроенный плеер с возможностью воспроизведения файлов Hi-Res Audio.

● Встроенный модуль Bluetooth Audio с поддержкой кодеков SBC, AAC, aptX, aptX HD, LDAC.

● Управление процессором с ПК и мобильного приложения.

● Оперативное управление с опциональных пультов управления Hellion.

Если вы ценитель качественного звука, то этот усилитель — именно то, что вам нужно! Hellion HAM SQ-SIX может стать сердцем и душой аудиосистемы любой степени сложности с которой ваша музыка будет звучать в идеальном качестве!
